Polska Architektura XXL 2022 woj. śląskie
Rozbudowa i modernizacja „ogrodu japońskiego” w Wojewódzkim Parku Kultury i Wypoczynku im. Gen. Jerzego. Ziętka S.A.w Chorzowie, ul. Aleja Różana 2.
Koncepcja: 2014
projekt budowlano - wykonawczy: 2016
Realizacja: lipiec 2021
Zespół autorski: dr inż arch. kraj. Elżbieta Myjak-Sokołowska, mgr inż. arch. kraj. Jakub Botwina, mgr inż. arch. Stanisław Botwina, inż arch. kraj. Michał Szaruga
Współpraca - branże:
elektryka: mgr inż. Przemysław Stana
wod-kan: mgr inż. Marcin Kominek
roslinność: dr hab inż. arch. kraj Ewa Zaraś-Januszkiewicz
Powierzchnia: 1,2 ha

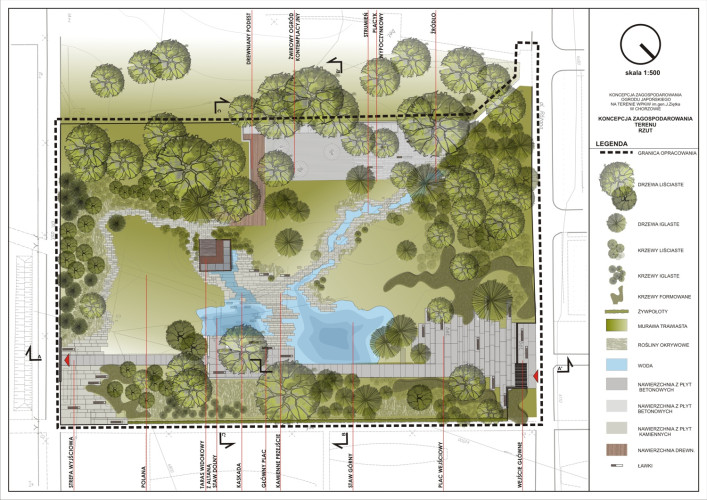

Ogród japoński stanowi istotną część sekwencji ogrodów tematycznych WPKiW. Autorom projektu zależało na wykreowaniu miejsca o niepowtarzalnym nastroju, który będzie się kojarzył nie tylko z historycznymi ogrodami japońskimi ale także z współczesnymi nurtami tej sztuki. Ważnym też aspektem dla projektantów było wyjątkowe potraktowanie miejsca lokalizacji ogrodu, jego historii z wszelkimi uwarunkowaniami przyrodniczymi i technicznymi oraz nawiązanie do autorskiej wizji ogrodu prof. E. Bartmana. poprzez zachowanie historycznego układu funkcjonalno - przestrzennego.

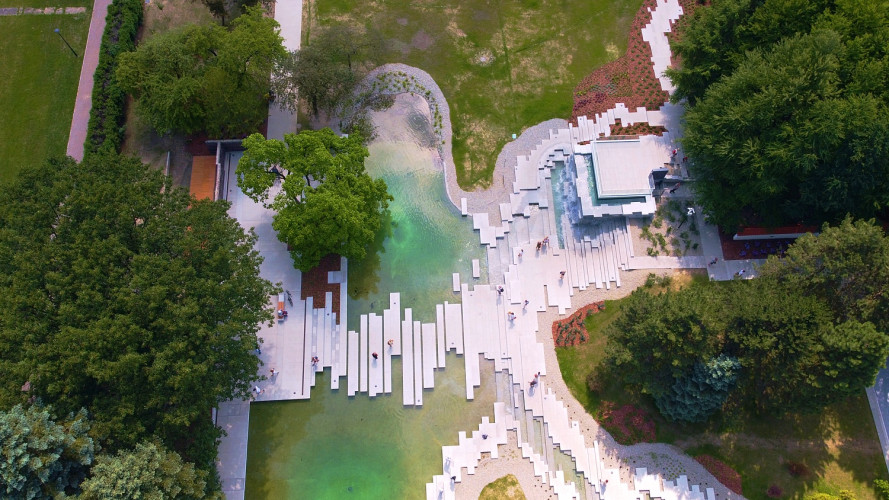

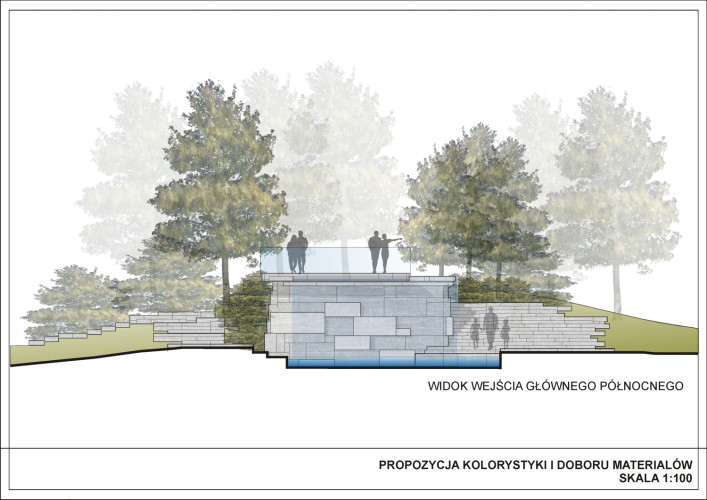

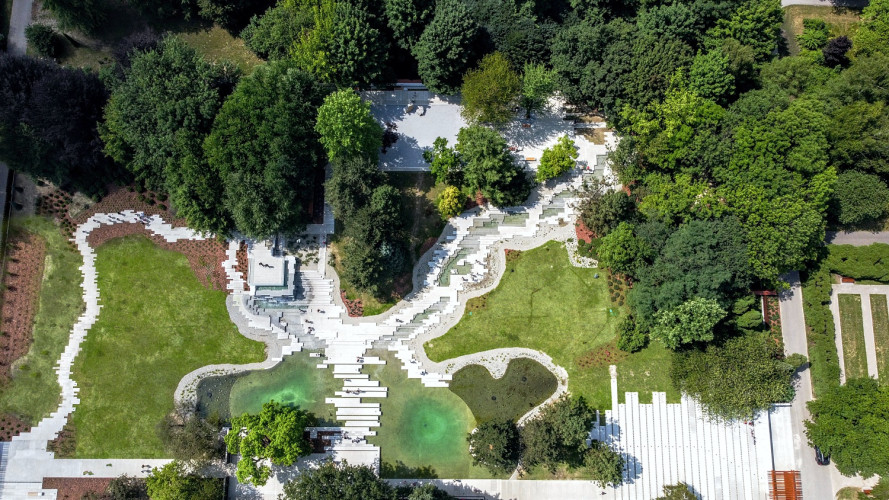

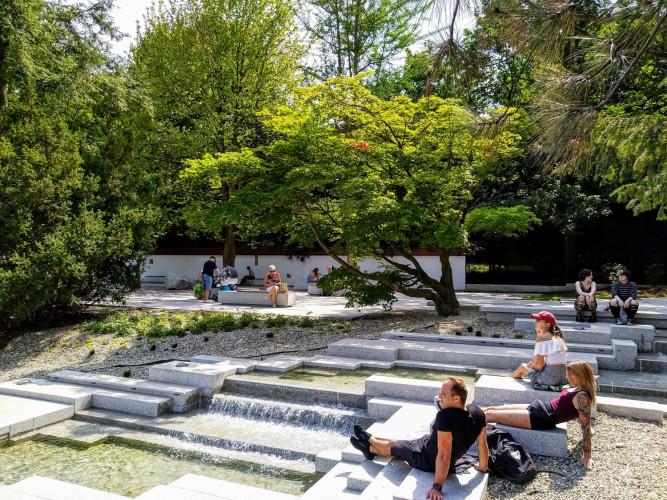

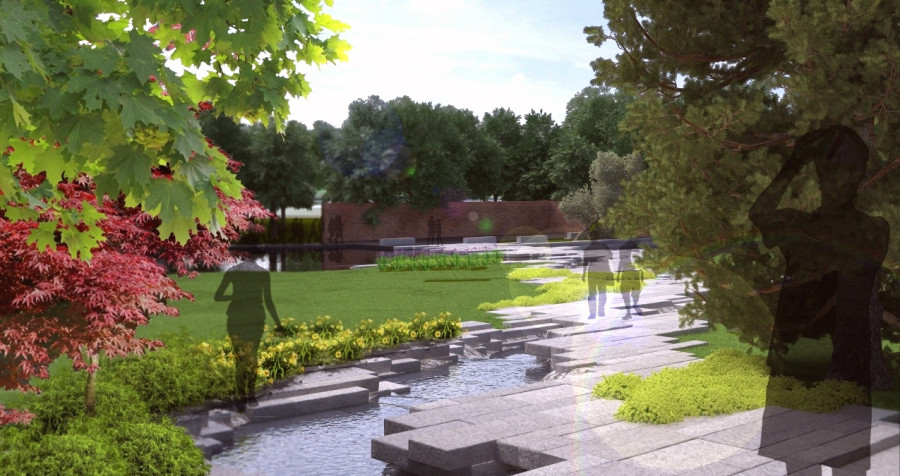

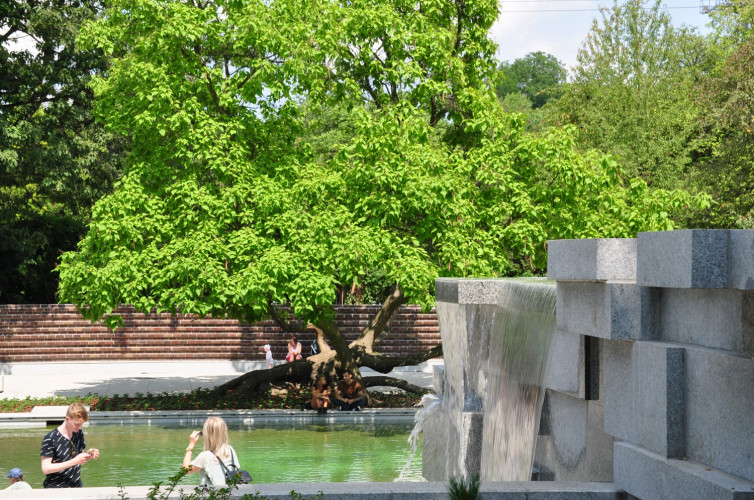

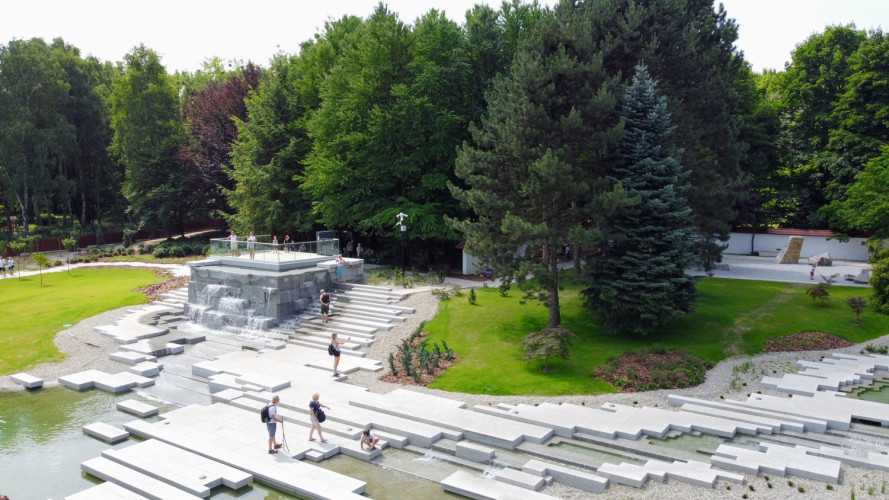

Główną osnowę kompozycji projektu stanowi rozbudowany układ wodny, składający się z dwupoziomowego zbiornika wodnego, wodospadu, tarasu widokowego ze szklaną balustradą oraz ,,dynamicznego strumienia. Całość systemu wodnego w obiegu zamkniętym zaprojektowano z wykorzystaniem istniejącego ukształtowania terenu. Projektowany wodospad będzie wykonany z ostro ciosanych bloków piaskowca. Uzupełniający element systemu po jego podwyższeniu wodnego stanowi strumień, budowany ze zróżnicowanych bloków piaskowca, po których będzie spływać woda, swoją formą koresponduje z wodospadem. Nad wodospadem zaprojektowanoczęściowo przeszklony taras widokowy o powierzchni ok 28m2, umożliwiający oglądanie wodospadu z góry. Z tarasu roztacza się widok na cały ogród.

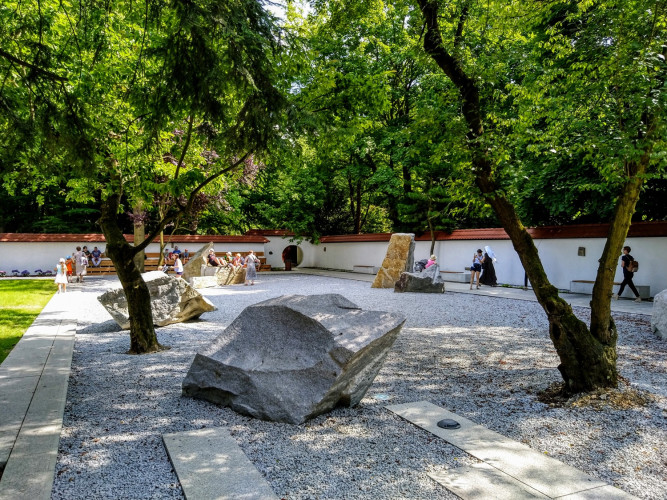

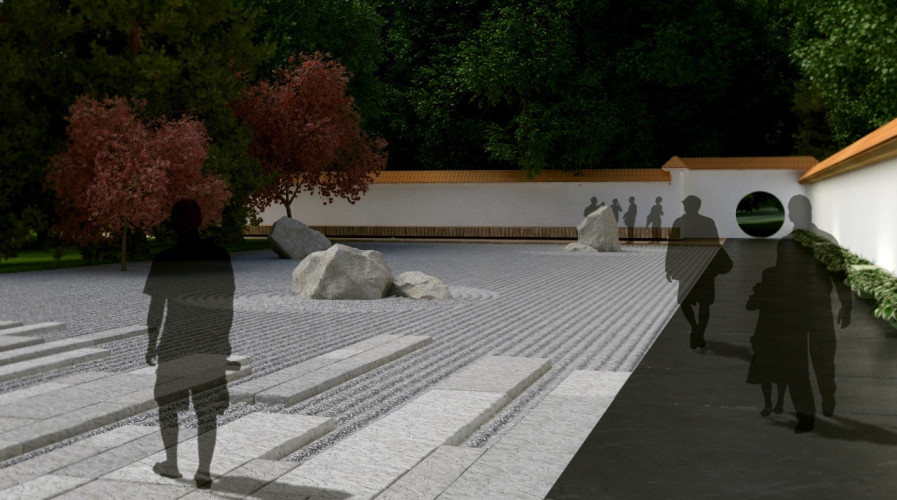

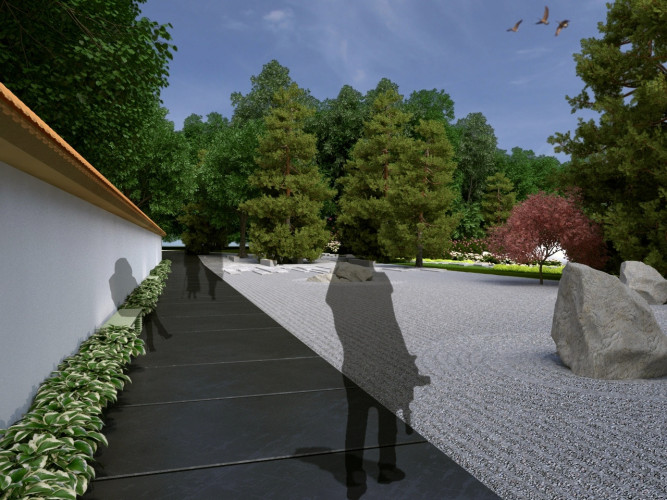

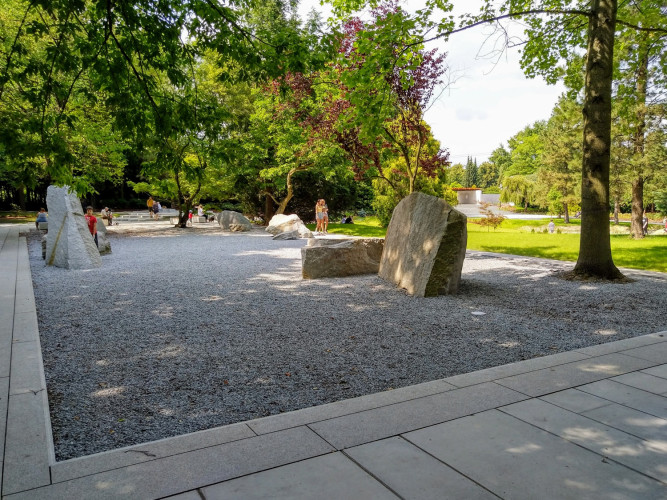

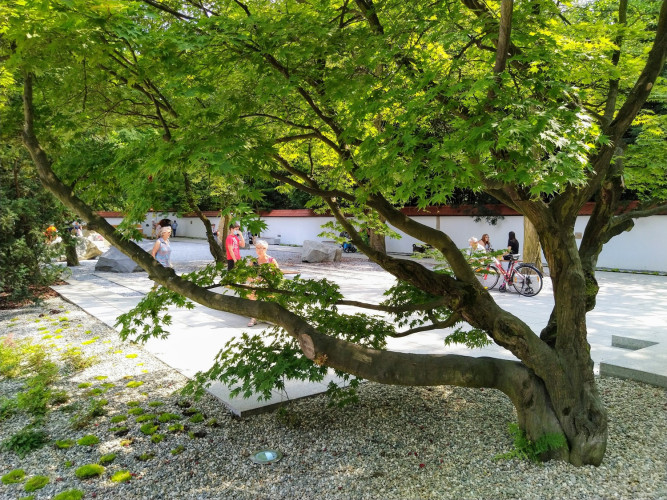

Kolejnym ważnym elementem programowym będzie ogród żwirowy, projektowany w południowo - zachodniej części terenu, zgodnie z zamysłem prof. Bartmana. W projekcie zaadaptowano zachowane mury, przewidując ich renowację. Zaprojektowane pole żwirowe z odpowiednio rozmieszczonym układem kamieni, ramowane jest od strony południowej drewnianym podestem, które będzie stanowić miejsce do kontemplacji. Proponowane rozwiązania projektowe uwzględniają najnowsze, pro środowiskowe, energooszczędne technologie tak konstrukcyjne jak i materiałowe. Ponadto przewiduje się wykorzystanie wód opadowych do zasilania układu wodnego oraz do podlewania ogrodu.
Zróżnicowanie wysokościowe projektowanej inwestycji stało się podstawą aranżacji głównego elementu programowego tj. układu wodnego.

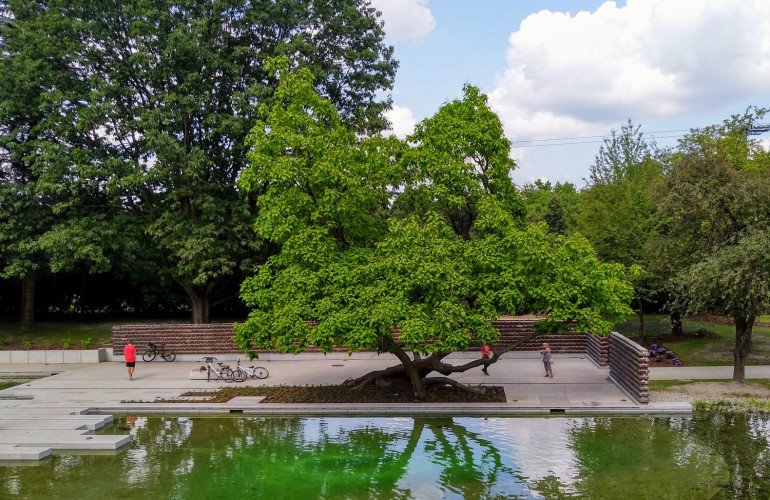

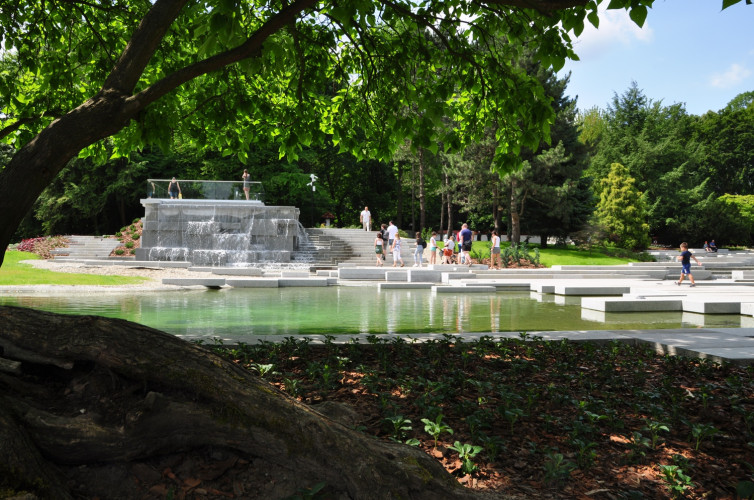

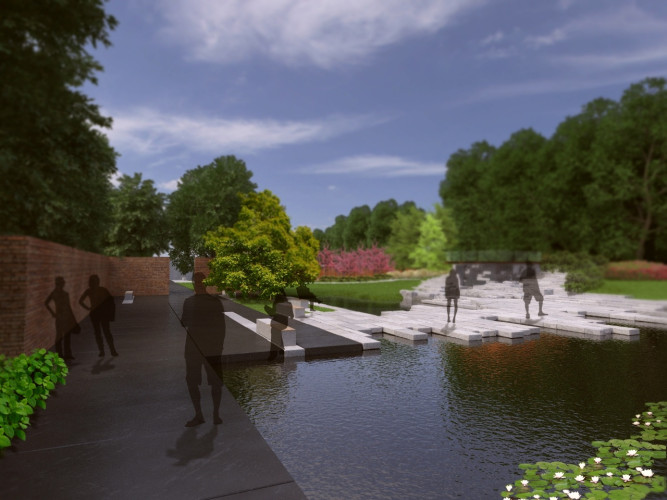

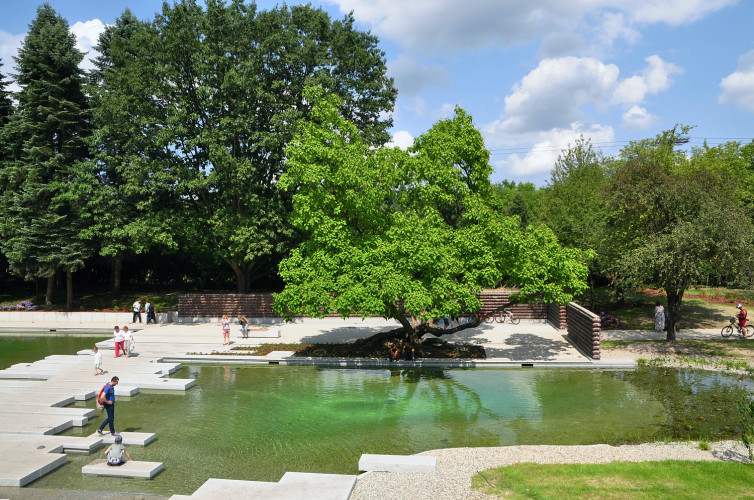

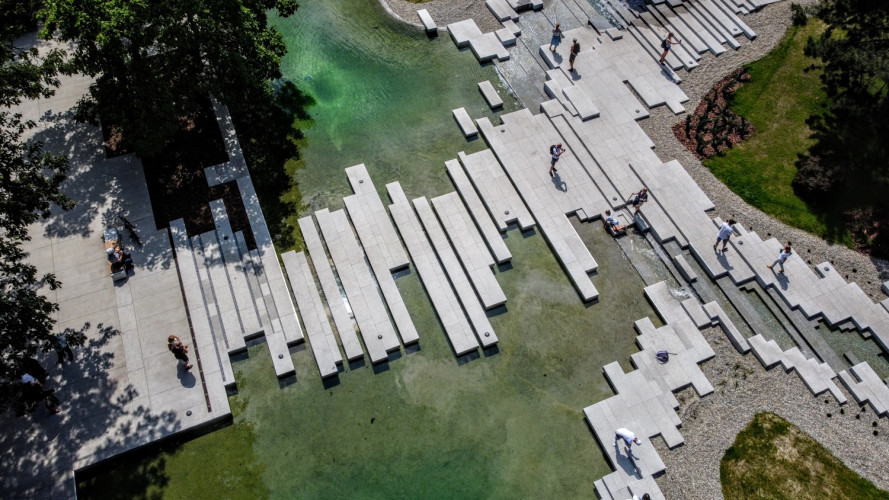

Całość systemu wodnego w obiegu zamkniętym zaprojektowano z wykorzystaniem istniejącego ukształtowania terenu z centralnie zlokalizowanym wzniesieniem (z najwyższą strefą na warstwicy 272.50, co daje zbliżoną wartość w stosunku do stanu obecnego wynoszącego 272.29 m.n.p.m.). Zaprojektowano tu kaskadę wodną nad którą góruje taras widokowy ze szklaną przeźroczystą balustradą. Najwyższy fragment terenu opracowania stanowi jego północno - zachodnia część o wysokości bezwzględnej do 272.73 m.n.p.m. Takie ukształtowanie terenu umożliwiło zaprojektowanie dynamicznego, cieku wodnego wykorzystującego naturalny jego spadek, natomiast w najniżej położonej centralnej części zaprojektowano duży, dwupoziomowy zbiornik wodny. Między zbiornikami zlokalizowano przejście z bloków kamiennych, które będzie stanowić miejsce widokowe na kaskadę wodną.
